Новые интересные пульты для Зауруса!
Клево. Заработало !!
Вот счастье свалилось ниоткуда.
Если бы не Limbo, я бы никогда не додумался что этот пульт можно сдедать собственными руками. Правда у меня на пульте всего три кнопки и регулятор громкости в виде переменного резистора, но это все-равно лучше чем постоянно тянуться к завруи открывать его.
Спасибо!
Вот счастье свалилось ниоткуда.
Если бы не Limbo, я бы никогда не додумался что этот пульт можно сдедать собственными руками. Правда у меня на пульте всего три кнопки и регулятор громкости в виде переменного резистора, но это все-равно лучше чем постоянно тянуться к завруи открывать его.
Спасибо!
С-700, Billionton-CF-BT + Siemens s65
Зачем такие жертвы ))) Нужно брать правильные заготовки2x4ever писал(а):Клево. Заработало !!
Вот счастье свалилось ниоткуда.
Если бы не Limbo, я бы никогда не додумался что этот пульт можно сдедать собственными руками. Правда у меня на пульте всего три кнопки и регулятор громкости в виде переменного резистора, но это все-равно лучше чем постоянно тянуться к завруи открывать его.
Спасибо!
Кто умеет паять просто купите в www.pleer.ru
Пульт ДУ Cowon RC300
Кроме него Вам понадобятся чип резисторы следующих номиналов,
приобретаются в магазинах Чип и Дип
120 Ом
240 Ом
330 Ом
620 Ом
1,2 КОм
3,9 КОм
ЗЫ: У Crown Data и GRN подключаются к другим
контактам на штыре - не забудте их перекинуть.
Да, паять закончил - Мои Халяв...Партнеры уже умынули пульты и
даже пивом не проставились Хорьки )))
[/b]
С уважением, Игорь
_______________________________________
SL5600-C760+SD256SanDisk+CF512Kingstone+SD1GTransend+CF_BT_Socket
+AsusSpaceLinkWL-110WiFi
_______________________________________
SL5600-C760+SD256SanDisk+CF512Kingstone+SD1GTransend+CF_BT_Socket
+AsusSpaceLinkWL-110WiFi
Читайте внимательно
В связи с тем, что один "умелец" накупил обычных
сопротивлений и пытается их разместить в пульте
повторяю еще раз
ВАМ НУЖНЫ ЧИП-РЕЗИСТОРЫ
120 Ом
240 Ом
330 Ом
620 Ом
1,2 КОм
3,9 КОм

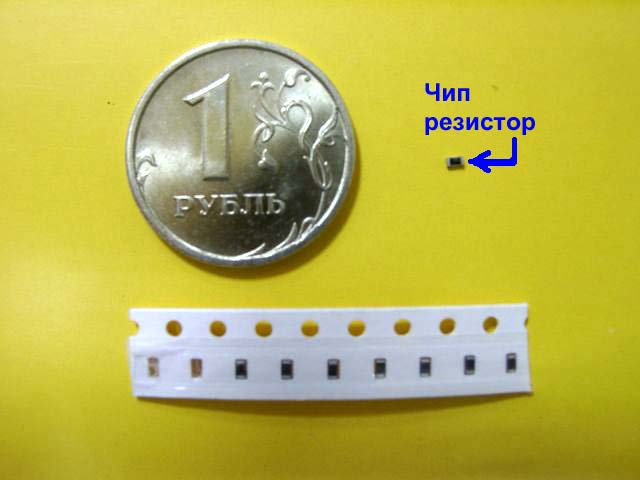

и выглядят они вот так
PS:Антон, igorekk Ваши пульты готовы - можем пересечься где-нибудь
вечером в среду или четверг.
сопротивлений и пытается их разместить в пульте
повторяю еще раз
ВАМ НУЖНЫ ЧИП-РЕЗИСТОРЫ
120 Ом
240 Ом
330 Ом
620 Ом
1,2 КОм
3,9 КОм
и выглядят они вот так
PS:Антон, igorekk Ваши пульты готовы - можем пересечься где-нибудь
вечером в среду или четверг.
- Вложения
-
- chip.jpg (39.67 КБ) 10802 просмотра
С уважением, Игорь
_______________________________________
SL5600-C760+SD256SanDisk+CF512Kingstone+SD1GTransend+CF_BT_Socket
+AsusSpaceLinkWL-110WiFi
_______________________________________
SL5600-C760+SD256SanDisk+CF512Kingstone+SD1GTransend+CF_BT_Socket
+AsusSpaceLinkWL-110WiFi
Re: Читайте внимательно
Ура Мне желательно в среду с утра (часов до 11). Могу подъехать
Пиши в ЛС.
Пиши в ЛС.
Re: Читайте внимательно
Можно попробовать встретится всем вместе. Пиши мне в ЛС тоже.igorekk писал(а):Ура Мне желательно в среду с утра (часов до 11). Могу подъехать
Пиши в ЛС.
После создания 4-х пультов осталось несколько комплектов резисторов.
Кому в Питере нужен пульт, и кто сам не может переделать - привозите оригинал - переделаю.
P.S. А это в Kino2 кнопки FF и REW перепутаны, или на схеме шарповского пульта?
Кому в Питере нужен пульт, и кто сам не может переделать - привозите оригинал - переделаю.
P.S. А это в Kino2 кнопки FF и REW перепутаны, или на схеме шарповского пульта?
Пульт
По просьбам трудящихся
Для разборки пульта нужно вывентить винтик под клипсой.
Переделка
Выпаеваем все чип-резисторы
и впаеваем согласно маркировки
R1 -120 Ом
R2 - 240 Ом
R3 - 330 Ом
R4 - 620 Ом
R5 - перемычка
R6 - 1.2 КОм
R7 - 3.9 КOм
проводки снизу пульта
должны быть такими:
(просто поменяйте GRND и DATA местами)
Data - GRND
L - зеленый
GRND - черный
R - красный
Вот сижу и думаю нужен мне джостик для Завра или нет?
Для разборки пульта нужно вывентить винтик под клипсой.
Переделка
Выпаеваем все чип-резисторы
и впаеваем согласно маркировки
R1 -120 Ом
R2 - 240 Ом
R3 - 330 Ом
R4 - 620 Ом
R5 - перемычка
R6 - 1.2 КОм
R7 - 3.9 КOм
проводки снизу пульта
должны быть такими:
(просто поменяйте GRND и DATA местами)
Data - GRND
L - зеленый
GRND - черный
R - красный
Вот сижу и думаю нужен мне джостик для Завра или нет?
С уважением, Игорь
_______________________________________
SL5600-C760+SD256SanDisk+CF512Kingstone+SD1GTransend+CF_BT_Socket
+AsusSpaceLinkWL-110WiFi
_______________________________________
SL5600-C760+SD256SanDisk+CF512Kingstone+SD1GTransend+CF_BT_Socket
+AsusSpaceLinkWL-110WiFi
Еще две копейки.
Как известно, недавно вышла Нокиевская стереогарнитура на Синем зубе - HS-12W. Было бы неплохо прикрутить к Завру именно ее (если я правильно помню, кто-то что-то такое проделывал с СониЭриками: http://www.hpc.ru/board/viewtopic.php?t ... light=xmms ). Ее главное достоинство, помимо синезубости - в отображении тега играемого файла, а также в возможности одновременного прикручивания ее и к трубе, и к Завру (чтобы не пропустить звонок).
Как известно, недавно вышла Нокиевская стереогарнитура на Синем зубе - HS-12W. Было бы неплохо прикрутить к Завру именно ее (если я правильно помню, кто-то что-то такое проделывал с СониЭриками: http://www.hpc.ru/board/viewtopic.php?t ... light=xmms ). Ее главное достоинство, помимо синезубости - в отображении тега играемого файла, а также в возможности одновременного прикручивания ее и к трубе, и к Завру (чтобы не пропустить звонок).
Последний раз редактировалось Reaper Ср июн 15, 2005 22:07, всего редактировалось 1 раз.
Zaurus C3000
- longshadow
- Профессор (5 lvl)
- Сообщения: 529
- Зарегистрирован: Вт ноя 11, 2003 16:17
Проделывалось. Но с телефоном, а не с гарнитурой. И только в плане управления плеером. Вы же хотите и звук в гарнитуру? А хватит ли полосы пропускания синезуба? Грубый подсчет для двух каналов по 16 бит с частотой дискретизации 44100: 44100 * 2 * 2 = 176400 Кбайт/сек =~ 1.4 Мбит/сек. Скорее всего, придется делать ресамплинг на меньшую частоту. Или я чего-то недопонимаю.Reaper писал(а):Еще две копейки.
Как известно, недавно вышла Нокиевская стереогарнитура на Синем зубе - HDS-12W. Было бы неплохо прикрутить к Завру именно ее (если я правильно помню, кто-то что-то такое проделывал с СониЭриками: http://www.hpc.ru/board/viewtopic.php?t ... light=xmms ).
SL-C3000 / 8GB internal CF storage
Возможно, предполагается сжимать аудиопоток на КПК/телефоне без потерь, а на гарнитуре разжимать. Но BT-канала все равно не будет толком хватать (без потерь удастся сжать в лучшем случае в 2-3 раза).
P.S. К этой гарнитуре родные наушники припаяны, или можно беспрепятственно подключить свои?
P.S. К этой гарнитуре родные наушники припаяны, или можно беспрепятственно подключить свои?
Macbook Air 13, iPhone 4S
- longshadow
- Профессор (5 lvl)
- Сообщения: 529
- Зарегистрирован: Вт ноя 11, 2003 16:17
Кстати, а зачем вообще нужны синезубые стерео-гарнитуры? Для разговора это излишество (соображения типа "понты дороже пота" в расчет не принимаем), а для полноценного аудио канал слишком узок. Какова же область их применения?ViV писал(а):Возможно, предполагается сжимать аудиопоток на КПК/телефоне без потерь, а на гарнитуре разжимать. Но BT-канала все равно не будет толком хватать (без потерь удастся сжать в лучшем случае в 2-3 раза).
Хотя, конечно, идея "музЫки без проводов" заманчива сама по себе. Правда, страшно подумать, как будут "есться" аккумуляторы...
