Предлагаю обобщить все о БП и самопальной периферии

si14 · Сообщение **si14** » Вт июл 25, 2006 00:23

Кстати, где-то мелькала мега-идея - сделать ультра-компактную зарядку от одной-двух больших батарейек (D, кажется.. бочонки такие) в виде кольца из резины с контактами и приделаным к кольцу преобразователем... Ультра-компактный вариант : )

si14 · Сообщение **si14** » Вт июл 25, 2006 01:11

Вот ещё нашёл. http://www.gaw.ru/html.cgi/txt/ic/Maxim ... ax1703.htm
Дороже предыдущего, но обеспечивает силу тока больше 1.5А и имеет много фишек, которые я не понял )))

2Dart:
О, ангел этого топика, нарисуйте же наконец компактную рабочую схему на максах с номиналами всех элементов, сделайте мир лучше )) А в идеале - на двух микросхемах, дабы понижала/повышала по надобности... Чтобы и от батарейки 1.5В, и от прикуривателя 12В стабильно 5В, 1.5-2А))

Извиняюсь за флуд.

Merakules

Все это обсуждалось уже и паялось и судя повсему нежизнеспособно

.
Сделать работающую от 1 - 220 вольт универсальную зарядку многие пытались увы безрезультатно, как вариант я сейчас занимаюсь этим вопросом но пока с переключателем и основная проблема это Ввыпрямитель.
Вариант пока модульный, но в дальнейшем хочу сделать некую(максимум кампактную) коробку в которой и аккумулятор(пальчиковые батарейки) и преобразователь будут.Те можно и от сети и от прикуривателя и купить именно батарейки - короче от всего что дает напряжение можно будет зарядиться.
Идея с

в виде кольца из резины с контактами и приделаным к кольцу преобразователем... Ультра-компактный вариант : )

очень даже симпатична нада опкумекать на предмет надежности контактов.
непосчитайте за труд поройтесь по топику там много чего есть.
у меня в подписи ссылка на сайт ткните там максы какраз делались и с контролем заряда тоже, те обобщен мой топик.

Darkcat

si14 писал(а):Чтобы и от батарейки 1.5В, и от прикуривателя 12В стабильно 5В, 1.5-2А))

Хе, 2А 5 вольт это 10 ватт. От батарейки 1,5 вольта это будет уже 7 ампер (а если учесть КПД то 8-10). Дайте мне такую батарейку!!!

si14 · Сообщение **si14** » Вт июл 25, 2006 22:30

ествественно, я ознакомился со ссылкой )) Насколько я могу судить, приведённые мной maxы имеют бОльший КПД и бОльшую максимальную силу тока.

Кстати, о силе тока - согласен насчёт батареек, но есть одно но - это максимальная сила тока. А вообще КПК заряжается и с 500мА, правда, медленно : )) То есть, просто чем больше нагрузка на КПК (т.е. заряжаем включеный, с BT, WiFi и макс. подсветкой), тем больше греются батарейки. Греются сильно - выключи КПК... Разве не так? )

si14 · Сообщение **si14** » Ср июл 26, 2006 01:38

Только что проверил по даташитам, у предлагаемого раньше преобразователя на max773 КПД при 5В,1А порядка 80-85% (в зависимости от Vвходного), у max1703 при Vin 3.6В около 95%, при меньших - порядка 90%; max1674-1676 порядка 90% при Vin 3.6В. Так что, лучший КПД у max1703... 15% от 2000мАч - это 300мАч, четверть батареи n560... )

Darkcat

Хе, это даташиты. Они для манагеров. Если в реале будет 75% при преобразовании вдвое вверх уже хорошо. Вниз да, там 80-90% вполне реально.

si14 · Сообщение **si14** » Ср июл 26, 2006 21:10

это не вдвое. 3.6->5. Да и, ИМХО, по жизни КПД тоже больше будет, может быть, не такой большой, но больший : )

si14 · Сообщение **si14** » Чт июл 27, 2006 23:04

короче, не маяться фигнёй и делать на max773? Игра не стоит свеч? : ) Просто, ИМХО, КПД будет по-любому выше... Или нет?

О, кстати, нашёл в топе схемку Старостина на max1703. Пойду искать детали : ) Dart, не могли бы Вы, всё-таки, объяснить по _ttp://www.gaw.ru/pdf/Maxim/dc-dc/MAX1703.pdf, какую схему лучше использовать и какие номиналы взять? Заранее спасибо )

RealPalmman

Уже исписали 27 страниц. Объясните плз. Я взял блок на 4АА, припаял к нему миниджек и через родной переходник цепляю к луксу, установив 4 акккума - он заряжается. Все работает вроде нормально. В КПК есть свои мозги управляющие зарядом. Зачем тогда все 27 страниц?
Ну я имею ввиду пробелму питания.

Bolshoit

Друзья у меня тут нашлась проблемка с Луксом 720.
Подключаю по USB хосту жёсткий диск "APACER share steno", по началу всё было хорошо:
диск быстро определялся и можно было легко копировать файлы с диска и на диск.
В один прекрасный день он стал зависать при копировании на него любых файлов. (спасает вынимание провода)
Причём с диска на ЛУКС, или на другой компьютер, всё копируется без проблем.
Драйвера ставил и Ratoc и Deje - не помогает.
Что может быть причиной - есть соображения???

Ars333 · Сообщение **Ars333** » Сб авг 19, 2006 02:15

RealPalmman писал(а):Уже исписали 27 страниц. Объясните плз. Я взял блок на 4АА, припаял к нему миниджек и через родной переходник цепляю к луксу, установив 4 акккума - он заряжается. Все работает вроде нормально. В КПК есть свои мозги управляющие зарядом. Зачем тогда все 27 страниц?
Ну я имею ввиду пробелму питания.

Да я тоже на 5-й странице хотел сказать "многа букав". Объясните плз на пальцах, чем плохи 4хАА аккумы для прямой зарядки КПК? Я как раз сейчас приготовил 3 комплекта чтоб 3 дня покататься по горам слушая музыку и посматривая на карту. Полгода назад я вообще подключал 6В свинцово-кислотную батарею (в заряженном состоянии 7,5В), её хватало на 2-3 зарядки 950 мА-ч батареи. На новом КПК более продвинутая система защиты, она не позволяет заряжать 6В, поэтому накупил "пальчиков".

Serge_RUS

Я тут Мини (только адын разьем УСБ) Паверед УСБ Хабик для Завра спаял. На 4 батарейках.

Выглядит симпатично и маленько. Еси интересно, то выложу фотки.

RealPalmman

Serge_RUS писал(а):Я тут Мини (только адын разьем УСБ) Паверед УСБ Хабик для Завра спаял. На 4 батарейках. Выглядит симпатично и маленько. Еси интересно, то выложу фотки.

Обязательно выкладывай!

Serge_RUS

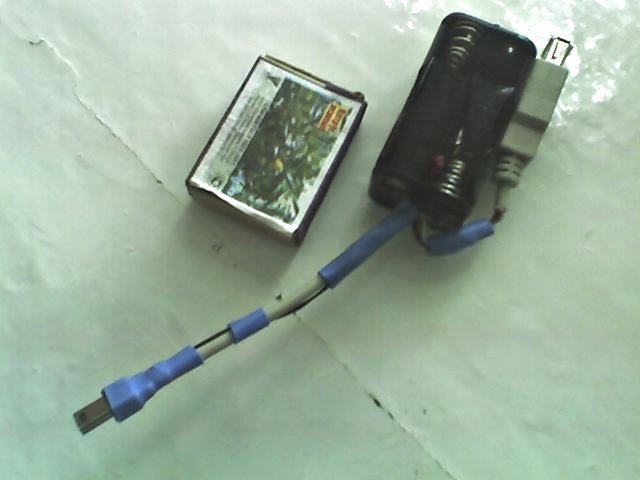

Вот он! Большой УСБ крепиться к батарейному отсеку суперклеем. Недостатки:
1. Некоторая маложрущая перефирия (мышка, кардридер) пытается перескочить с питалова от хаба на питание от штырька данных (при подключении, на 3 секунды перезагружается, хотя может это не переключение).Это догадка

.
2. Умная перефирия (усб модем напр.) пытается не включаться из-за нестабилизированного напряжения.
3. Многожрущая переферию не пробовал (ЖД например). Думаю, что работать будет, ибо нет выхода

)).

Следующий этап:
Построю такой же мини хаб, но с применением Кроны и Крена пауком, и засуну всё в маленький коробок

.
