Прошу совета... Смысл проблемы такой. Старо как мир: есть КПК Loox n560, хочется его заряжкать от батареи. Сперва сделал нечто простое: "Крона" на 9вольт, через КРЕН5 работает на зарядку. Светодиод зарядки в итоге мигать не стал. Ладно, поскрёб по сусекам, нашёл ангстремовскую микросхемку 1446ПН1, это полный аналог MAX756. Спаял за часок, и снова светодиод зарядки не замигал!
Что делать? 5 вольт на КПК ТОЧНО подаётся, померил на выводах разъёма, скачав распиновку...
Что делать? 5 вольт на КПК ТОЧНО подаётся, померил на выводах разъёма, скачав распиновку...
КПК - FS Loox N560; телефон - Nokia 6500c
Всем доброго времени суток.
Собираясь в отпуск, решил прикупил блютус ГПС . НО!!! понял, что к моему большому сожалению мне не придется долго созерцать свое местоположение на экране КПК более 2х -3х часов, в виду того, что в воздухе и вдали от гостинице просто нет «двух заветных дырочек 100-240V».
С того времени я провел довольно много времени с паяльником, чтением «щитов» на разные микрухи (повышающие и понижающие), форумов про питание мобильных устройств разного типа батарей и технологии их зарядки, в том числе прочитал и данный труд на 33 страницах (thanks to Dart, это он дал ссылку).
Хотел бы поделиться своим опытом, может кому сгодиться, так как понял, что если бы сначала я прочитал это! то времени бы потратил меньше.

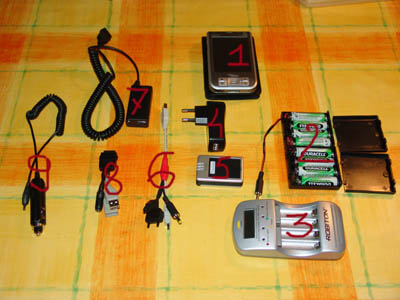

Вот что получилось:
1. КПК
2. Блок из 8 аккумов.
3. Зарядник пальчиковых аккумов, питается от собственного блока питания (на картинке нет) или от бортовой сети авто через разъем «9».
4. Адаптер 100-240В -5 В 2А
5. ГПС блютус.
6. Переходник вход USB 5В, выход 5В с возможностью подключения КПК через переходник «8», ГПС, два разных телефона (мой и моей жены)

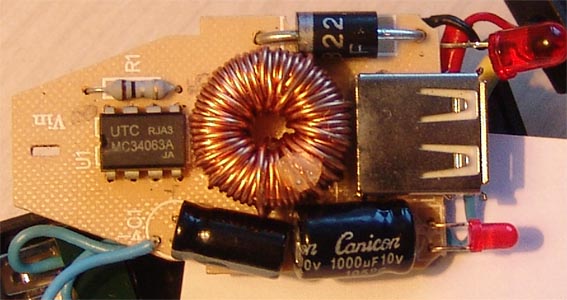

7. Преобразователь Вход 5-12в выход 5В 2А с возможностью подключения КПК на прямую и через переходник «8», ГПС, два разных телефона. Данное устройство можно запитать от аккумуляторов «2», от бортовой сети через переходник «9». Работающем на повышающем/понижающем преобразователе МС 34063 с транзистором и мосфетом, выдранном из авто-адаптера к ГПС в виду самого высокого КПД (аж 89% при токе потребления 0,4А) из мною тестированных.
8. Переходник для КПК с выходом питания и USB порта и хоста.
9. Переходник для питания от «прикуривателя».
Собираясь в отпуск, решил прикупил блютус ГПС . НО!!! понял, что к моему большому сожалению мне не придется долго созерцать свое местоположение на экране КПК более 2х -3х часов, в виду того, что в воздухе и вдали от гостинице просто нет «двух заветных дырочек 100-240V».
С того времени я провел довольно много времени с паяльником, чтением «щитов» на разные микрухи (повышающие и понижающие), форумов про питание мобильных устройств разного типа батарей и технологии их зарядки, в том числе прочитал и данный труд на 33 страницах (thanks to Dart, это он дал ссылку).
Хотел бы поделиться своим опытом, может кому сгодиться, так как понял, что если бы сначала я прочитал это! то времени бы потратил меньше.
Вот что получилось:
1. КПК
2. Блок из 8 аккумов.
3. Зарядник пальчиковых аккумов, питается от собственного блока питания (на картинке нет) или от бортовой сети авто через разъем «9».
4. Адаптер 100-240В -5 В 2А
5. ГПС блютус.
6. Переходник вход USB 5В, выход 5В с возможностью подключения КПК через переходник «8», ГПС, два разных телефона (мой и моей жены)
7. Преобразователь Вход 5-12в выход 5В 2А с возможностью подключения КПК на прямую и через переходник «8», ГПС, два разных телефона. Данное устройство можно запитать от аккумуляторов «2», от бортовой сети через переходник «9». Работающем на повышающем/понижающем преобразователе МС 34063 с транзистором и мосфетом, выдранном из авто-адаптера к ГПС в виду самого высокого КПД (аж 89% при токе потребления 0,4А) из мною тестированных.
8. Переходник для КПК с выходом питания и USB порта и хоста.
9. Переходник для питания от «прикуривателя».
- Вложения
-
- 1.jpg (47.06 КБ) 12122 просмотра
FSC Loox720, SD была 1Gb, теперь 4Gb Transcend 150X , GPS JJConnect. (Ekaterinburg)
Сделал все на пальчиковых аккумах потому, что они и зарядник а к ним у меня уже были, использую (для запитки вспышки). Так же пробовал собрать повышающую схему на LM262(единственное что было в наличие у нас Екатеринбурге на данный момент подходящее по мощности, да еще корпус мини SO 3Х3мм), но напряжение плавал в зависимости от нагрузки, довольно сильно и КПД было на уровне 60-70%. Вот во что превратилась собранная схема после попытки доработки.

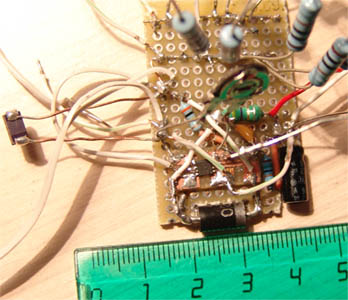

Подобную схему как-то паял на MAX1674, для светодиодного фонарика где-то года назад, до сих пор он работает на тогда еще двух старых алкалиновых батарейках. Так же понял, что для зарядки моего аккума 1650мА нужно подавать порядка 1500-2000мА и выжать это из пальчиковых аккумов да еще на повышении не реальный план.
Подобную схему как-то паял на MAX1674, для светодиодного фонарика где-то года назад, до сих пор он работает на тогда еще двух старых алкалиновых батарейках. Так же понял, что для зарядки моего аккума 1650мА нужно подавать порядка 1500-2000мА и выжать это из пальчиковых аккумов да еще на повышении не реальный план.
- Вложения
-
- 2.jpg (46.57 КБ) 12121 просмотр
FSC Loox720, SD была 1Gb, теперь 4Gb Transcend 150X , GPS JJConnect. (Ekaterinburg)
Все сделал, все работает, дак нет, не нравиться мне это. Почему?
После всех испытаний получилось, что КПД всей этой цепочки около 70 – макс.77%, то есть аккумы пальчиковые – преобразователь в 5 вольт (КПД 0,81- 0,98) - зарядное КПК (около 0,8). Плюс разрядка аккумуляторов с большим током не позволяет получить от аккумов больше 70%. И в конечном итоге получается, что общее КПД не больше 50%-60%!
Я подключал литионный аккум на 800мач от сотика напрямую к клеймам (там, правда 4 группы клемм, я подал + и - ), работает только яркость держит на минимуме, говорит: незнаю что за батарея. Плюсь литионные легче. А если учесть, что мне друг, который возит эти батареи из Китая продал мне по входной цене 60р!!!!!!!! А аккум на 1600мач может отдать за 80р!!! Я ищу варианты как :
1. Заряжать сторонние Li-ion аккуму, ведь схема зарядки, как правило находиться в самом устройстве?
2. Как сделать, чтобы КПК светил на 100%, даже если он не знает аккума.
Помогите ПОЖАЛУЙСТА, взамен готов продать аккумы по указанным сверху ценам, если в разумных количествах, то for free.
Если возможно осуществить 2 пункт, то для реализации пункта 1 видел как-то описание на микруху MAX контроллер заряда литионных аккумов, но меня как-то озадачил обвес, не то-что очень сложно, но есть ли это все в наличии.
После всех испытаний получилось, что КПД всей этой цепочки около 70 – макс.77%, то есть аккумы пальчиковые – преобразователь в 5 вольт (КПД 0,81- 0,98) - зарядное КПК (около 0,8). Плюс разрядка аккумуляторов с большим током не позволяет получить от аккумов больше 70%. И в конечном итоге получается, что общее КПД не больше 50%-60%!
Я подключал литионный аккум на 800мач от сотика напрямую к клеймам (там, правда 4 группы клемм, я подал + и - ), работает только яркость держит на минимуме, говорит: незнаю что за батарея. Плюсь литионные легче. А если учесть, что мне друг, который возит эти батареи из Китая продал мне по входной цене 60р!!!!!!!! А аккум на 1600мач может отдать за 80р!!! Я ищу варианты как :
1. Заряжать сторонние Li-ion аккуму, ведь схема зарядки, как правило находиться в самом устройстве?
2. Как сделать, чтобы КПК светил на 100%, даже если он не знает аккума.
Помогите ПОЖАЛУЙСТА, взамен готов продать аккумы по указанным сверху ценам, если в разумных количествах, то for free.
Если возможно осуществить 2 пункт, то для реализации пункта 1 видел как-то описание на микруху MAX контроллер заряда литионных аккумов, но меня как-то озадачил обвес, не то-что очень сложно, но есть ли это все в наличии.
FSC Loox720, SD была 1Gb, теперь 4Gb Transcend 150X , GPS JJConnect. (Ekaterinburg)

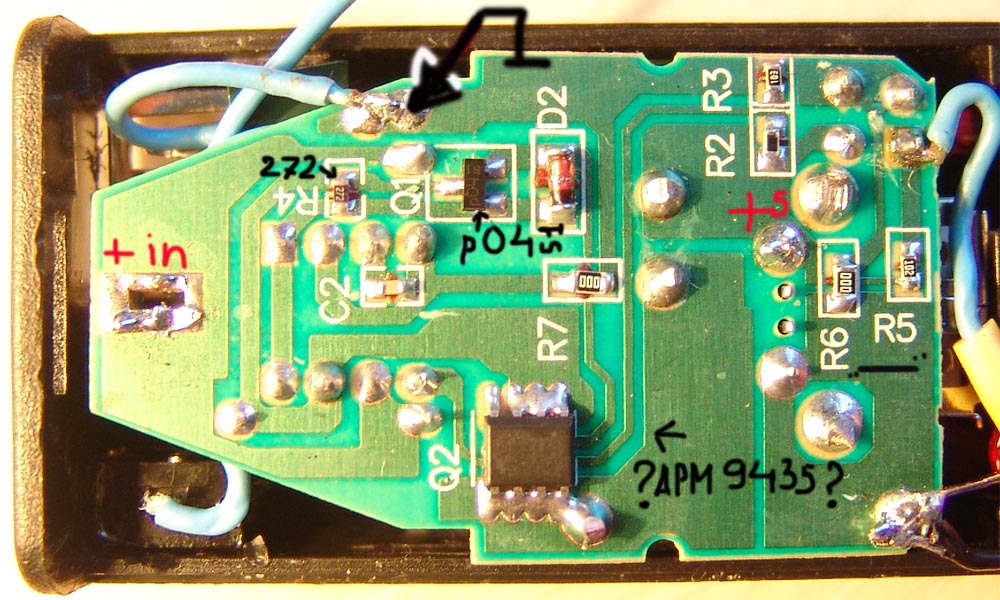

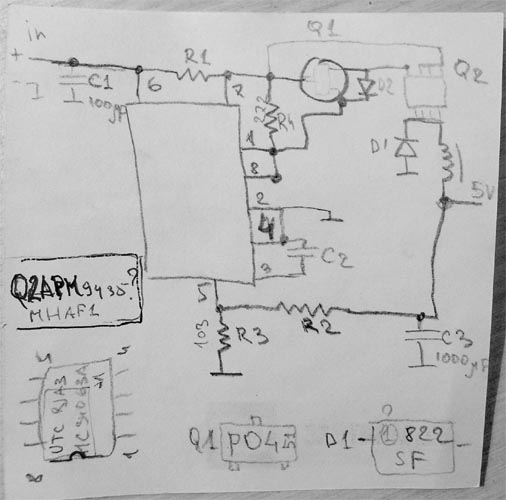

СМ. фото.
