Предлагаю обобщить все о БП и самопальной периферии

[wormik]

А как работает светодиод схемку плиз

Обычно Просто за основу преобразователя была взята Максимовская микросхема имеющая в наличии функцию Low-battery detector, а не 608-я как в первой версии.
Схема собрана фактически по даташиту, своя только разводка и компоновка.

[Merakules]

2wormik
Уж извените у с нетом ща временные сложности....
Немоглибы схемку или ссылку на конкретно ваш зарядник выложить
Спасибо.
ЗЫ а по какому критерию оценивается заряд батарей? и какие бвтарей можно использовать мне интересно как пальчиковые так и свинцовый акумы. спасиб

[wormik]

Немоглибы схемку или ссылку на конкретно ваш зарядник выложить

К сожалению схема есть только в тетрадке, а в электрическом виде пока нет времени свободного маловато.
Могу только дать ссылку на описание микрухи: PDF 210kb

а по какому критерию оценивается заряд батарей?

По напряжению в расчете на 4 * 1,2 NiMH банки

[cagucm]

а мржет ктонить спаять usb-hos:-)

[Darkcat]

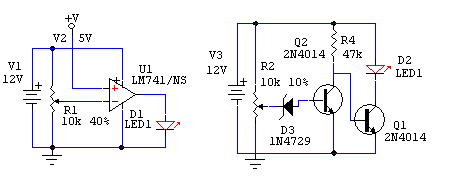

Вот для примера пара схем индикатора низкого напряжения.
Первая на операционнике 741, так я сделал у себя. Опорное +5 вольт беру после стабилизатора. Вторая - классический усилитель. Стабилитрон нужен на 30-40% от напряжения батареи (для 12 вольт будет 3.6, для 5 - 1.8-2). Транзисторы любые, можно наши KT315.

[Merakules]

Вот
http://vampirchik-sun.nm.ru/interes1/st7/vmp_sh.htm
там еще и про зарядник
http://vampirchik-sun.nm.ru/interes1/st8/zar_sh.htm
Ну уважаемые корифеи давайте обсудим
стоит ли воплощать в жизнь данное творение или нет?

[Darkcat]

Ну преобразователь такой же как я делал. Тока КПД 65% как-то маловато... У меня он в режиме ШИМ-регулятора работает, там КПД повыше.
А вообще я эту микруху еще помучаю. Посмотрим, что из нее можно выжать и как увеличить мощность.

[wormik]

Ну в общем нарисовал схемку (надеюсь ничего не перепутал ):

Внешний вид и инсайд тут

Начал думать про следущие шаги
Вариант №1 зарядка от "произвольного" источника напряжением от 3 до 25 вольт.
Вариант №2 коробочка с аккумами внутри (аналог как у Darkcat-а), с возможностью зарядки их от штатного зарядника КПК.

[Merakules]

http://www.portmir.ru/info.php?id=1940078
Люди с Питера а ктонить может сходить в эту контору и изучить данный дивайс?
Вопросы к изучению:
- какова моща агрегата в ватах те надолго ли его хватить может
- физические размеры
- что в комплекте
- кто производитель
- что отображается на экране
- возможность замены аккумуляторного элемента
Несочтите за труд,Спасибо.
Ждем обзора

2 wormik
сколько на вход можно подавать максимум и каков номинал R senst

[wormik]

сколько на вход можно подавать максимум и каков номинал R senst

Vin<Vout (5В)
Rsense - 0,075-0,1 Ом

[Darkcat]

Регулятор оборотов вентиля - кулер Volcano-9. Там очень хороший вентилятор с регуляторами. Стоит это все 220 руб (в магазине на букву С...).
7805 хорошо использовать при маленьких токах, до 0.2-0.5А. Если больше - надо усиливать мосфетом и операционником.
А транс у тебя наверно на меньший ток рассчитан. Возьми 6 вольт 3 ампера тебе за глаза хватит. Типа такого - http://www.chip-dip.ru/shop/article.xtm ... &gid=10903
Или вот для экстремальных развлечений - http://www.chip-dip.ru/shop/article.xtm ... &gid=10903

[Darkcat]

Да, с таким трансом тебя только ШИМ спасет (см. мою последнюю схему). На 5ти вольтах выхода при 1.5А (больше микруха не выдаст) от +15 будет забираться около 0.5А. Так что 2-3 таких ШИМа транс потянет. Но я бы сделал из ТОРа...

[Darkcat]

Господа паяльщики! Появилась новая идея. Источник не знаю, у меня на форуме оставили.

Чтобы обеспечить калькулятор питанием, не обязательно вставлять в него батарейку, химическую или солнечную. Источником питания вполне может служить простенький, зато свой собственный генератор, как в этой забавной, но полностью действующей игрушке, называемой Shake-u-lator.

Кто готов попробовать?

[Darkcat]

Классическая импульсная зарядка. Бывают какие угодно. Вон у меня уже 2 штуки 5 вольт 2 ампера скопились - абсолютно одинаковые по массогабаритам от Завра и WL-HDD.Вообще пора их на питание от моего TT560 переводить. Итак розеток не хватает.

[Merakules]

Вот http://www.spectrading.narod.ru/fsvel.htm
очень интересно.
Так вот гдеб еще узнать из чего эти электроды? Тогда проблем с питанием небудет. Нашел банку, воду соль(а на море и искать ненадо),и вуаля заряжай чего хошь. Тока запас электродов держи.
Вот думаю может купить себе такой фонарик и разобрать.
Вобщем кто имеет представление о составе химическом электродов подскажите плиз, уж больно заманчивая идея.
И вот еще может ктонибудь выложить схемку выложить преобразователя от именно 0,3 в ну хотябы в шесть, Главное требование низкое потребление тока.
http://energy.org.ru/modules.php?name=F ... opic&t=142
(если без регистрации не пустят или невидно схем будет отпишитесь скриншоты сделаю)
