Навигационно-мультимедийный компьютер HYUNDAI H-CMDN6000

hift · Сообщение **hift** » Ср апр 23, 2008 23:53

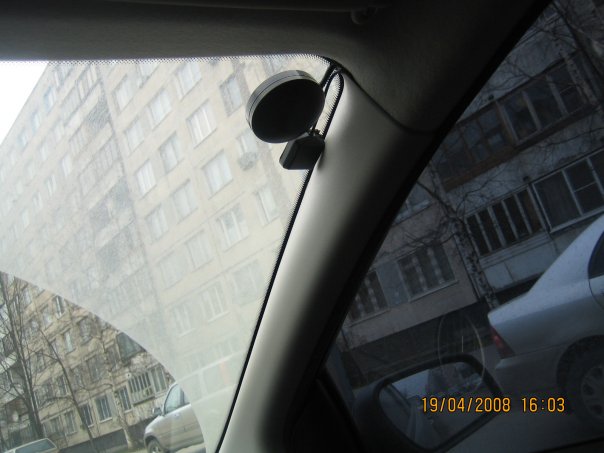

Размещение ТВ и GPS антенны

hift · Сообщение **hift** » Ср апр 23, 2008 23:54

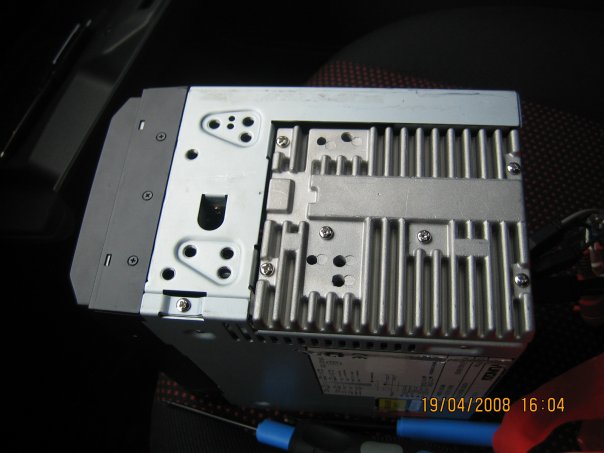

Вид системы сбоку.Ребристая поверхность -часть, которую будем остужать.

hift · Сообщение **hift** » Ср апр 23, 2008 23:56

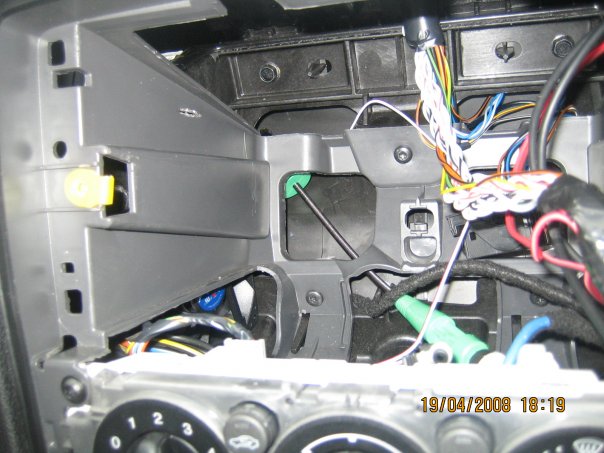

2 DIN ниша под магнитолу.Как видно установке вентилятора мешает стенка нишы.Ассистент, скальпель!

hift · Сообщение **hift** » Ср апр 23, 2008 23:57

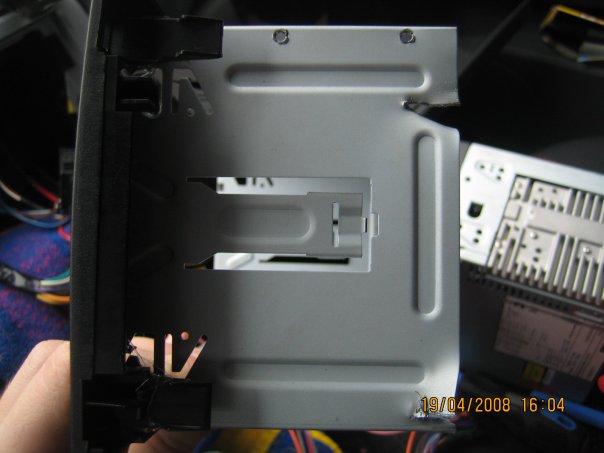

Разъем под магнитолу во вторых Фокусах больше, чем штатные двухдиновые магнитолы.В данном случае из заглушки выпиливалась рамочка и приклеивалась на эпоксидку к салазкам магнитолы.

hift · Сообщение **hift** » Ср апр 23, 2008 23:58

Вентилятор приобретался по 3 параметрам:
1. бешумность и качество
2. наличие предохранителя (во избежание воспламенения нутра машины в случае чего)
3. с возможностью быстрого присоеднения/отсоединения вентилятора.

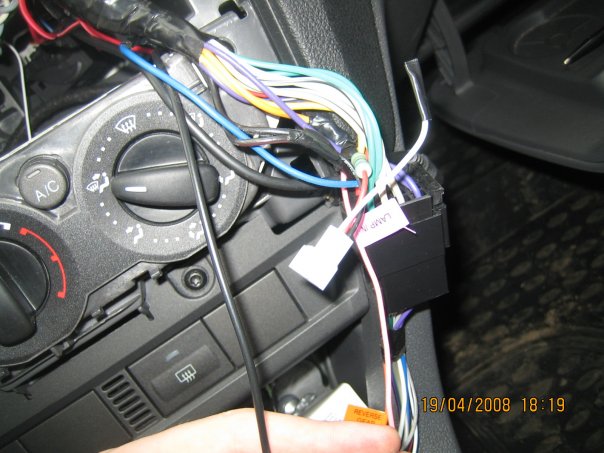

На данной картинке изображен переходник (с предохранителем) - белого цвета.Был в комплекте с вентилятором.
Красный провод - к габаритам, черный - к земле, белый заизолирован.

hift · Сообщение **hift** » Ср апр 23, 2008 23:59

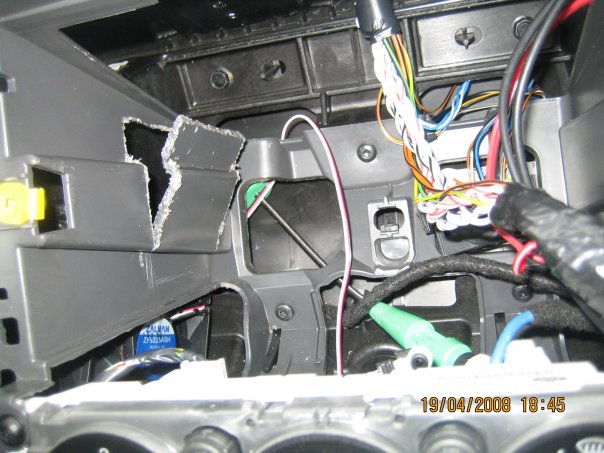

"Выпиливание" отверстия в самом разгаре.Накаляем шило на зажигалке, прокалываем отверстия, прорезаем ножом.

hift · Сообщение **hift** » Чт апр 24, 2008 00:00

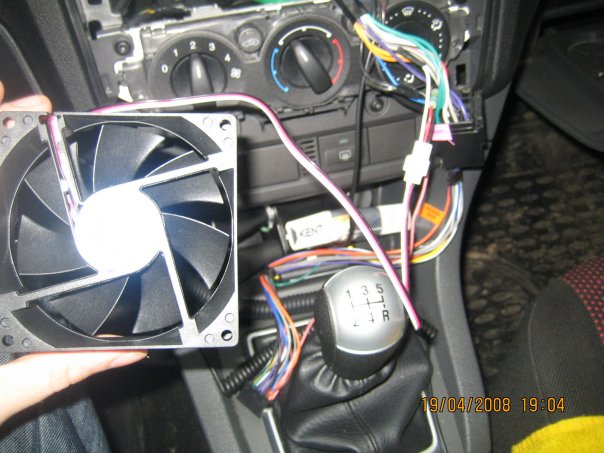

Сам вентилятор с подсоединением к переходнику.

hift · Сообщение **hift** » Чт апр 24, 2008 00:01

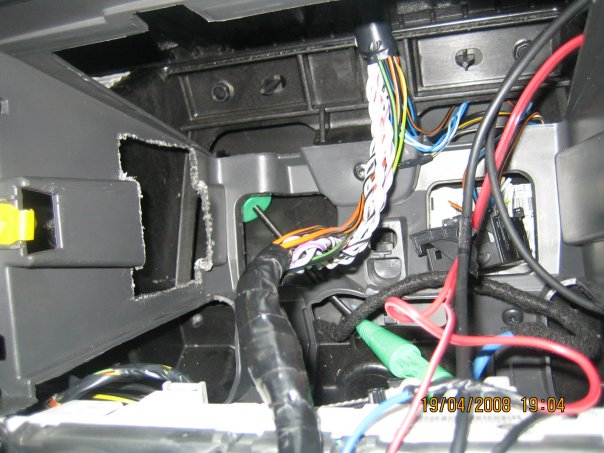

Акт вандализма над машиной - завершен!

hift · Сообщение **hift** » Чт апр 24, 2008 00:02

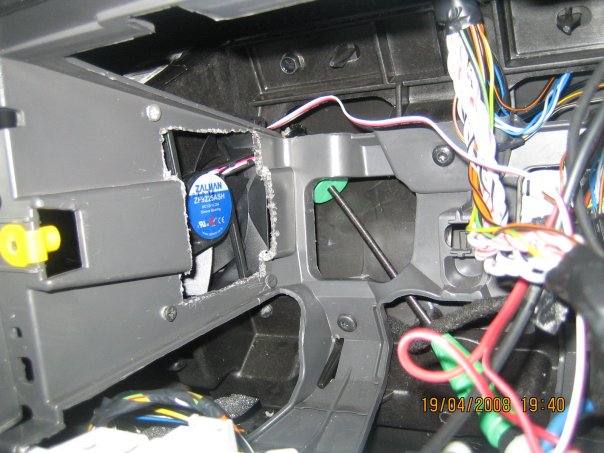

Внедрение вентилятора.

hift · Сообщение **hift** » Чт апр 24, 2008 00:02

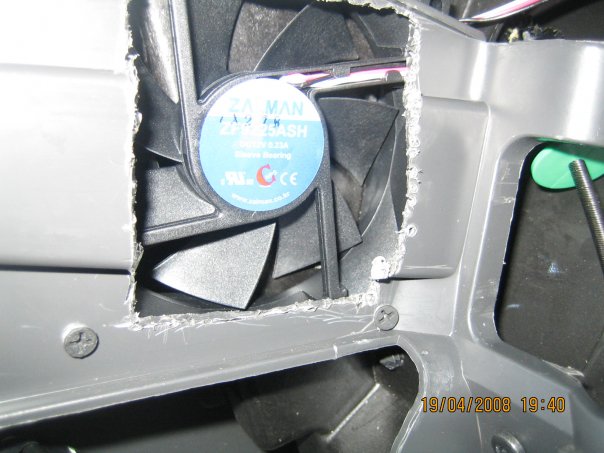

Сажаем на саморезы + реклама вентилятора

hift · Сообщение **hift** » Чт апр 24, 2008 00:03

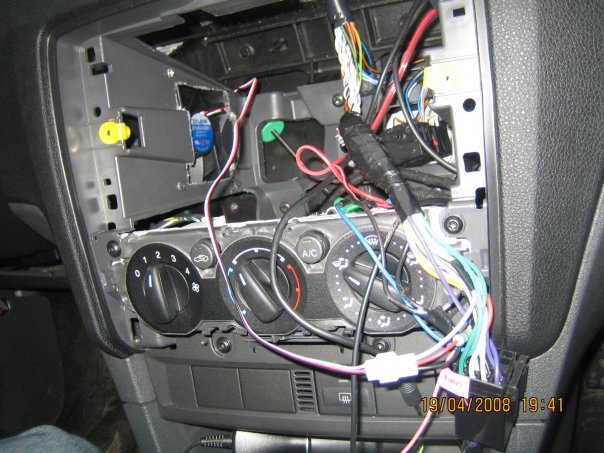

Довольно оцениваем 2-ухчасовое вложение сил!

hift · Сообщение **hift** » Чт апр 24, 2008 00:04

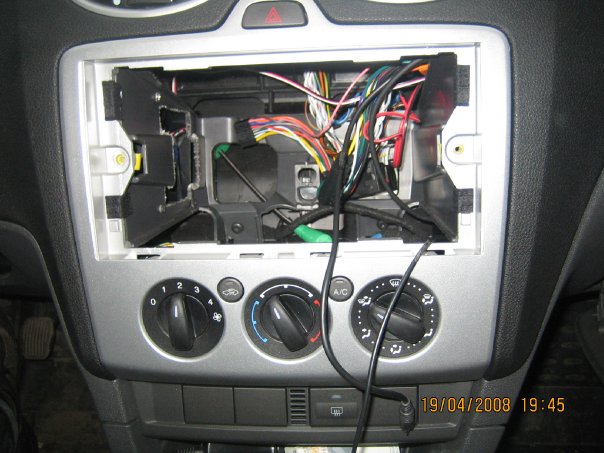

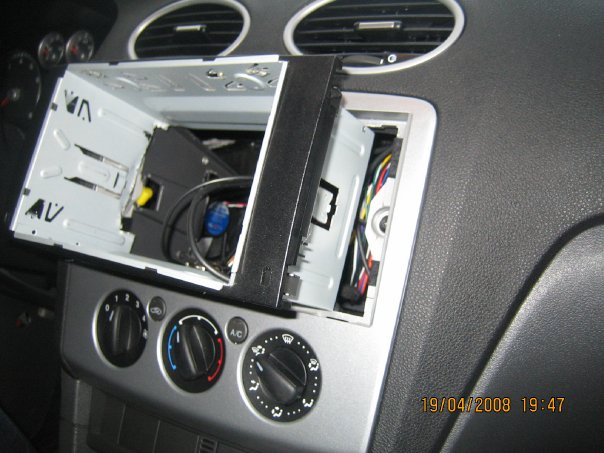

Сборка в обратной последовательности.Одеваем облицовочную рамку.

hift · Сообщение **hift** » Чт апр 24, 2008 00:05

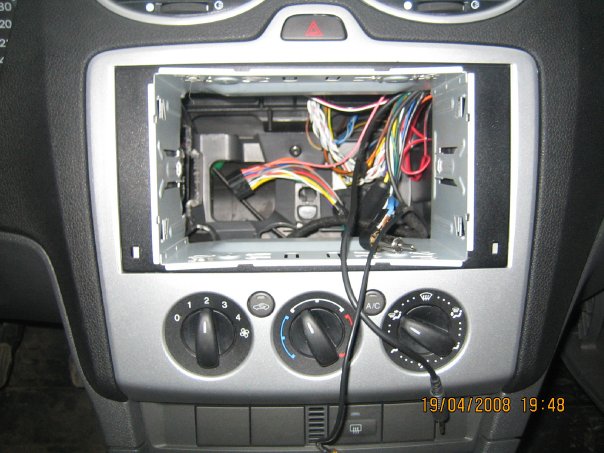

Устанавливаем салазки с рамочкой.

hift · Сообщение **hift** » Чт апр 24, 2008 00:07

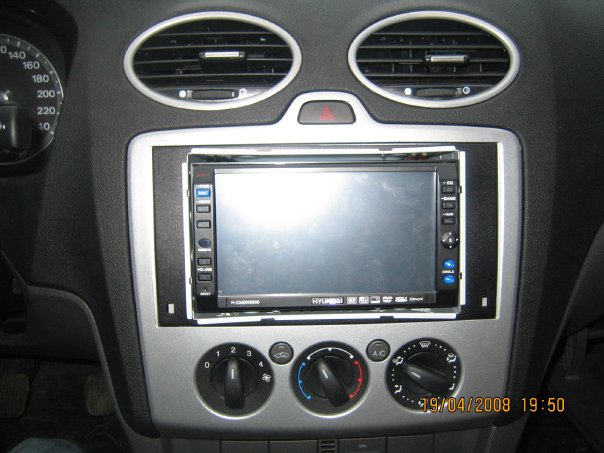

Вид спереди

hift · Сообщение **hift** » Чт апр 24, 2008 00:08

Последние нотки...
