Loox 720: питание и звук - к ISO кабелям автомагнитолы?

Обсуждаем общие вопросы по КПК WM6, WM 5, Pocket PC 2003, 2002...
Закрыто
Аватара пользователя
Merakules
Доктор (4 lvl)
Сообщения: 257
Зарегистрирован: Ср июн 15, 2005 12:40

Сообщение Merakules » Чт июн 30, 2005 15:44

Насколько я знаю "судя по распайке" у 600 лукса аудио есть а вот у 700 нету ИМХО.
Конектор на развалах есть например от какойнить рулетки брандо откусайте или к авто зарядки для луксов подпаять.
Если знаете что есть пришлите мне такую распаячку.
А так только с ухов брать звук тогда и с питаловом проблем небудет
Главное голову не терять
Merakules®

LOOX720=> NOKIA e61
ОБОБЩЕНИЕ ТОПИКА "Предлагаю обобщить все о БП и самопальной периферии"ОСНОВНОЕ по состоянию на 30.11.05
http://wintel.ru/hmade/hmd0009.shtml

Tom_Cat
Кандидат (3 lvl)
Сообщения: 188
Зарегистрирован: Пт июн 17, 2005 12:45

Сообщение Tom_Cat » Чт июн 30, 2005 18:13

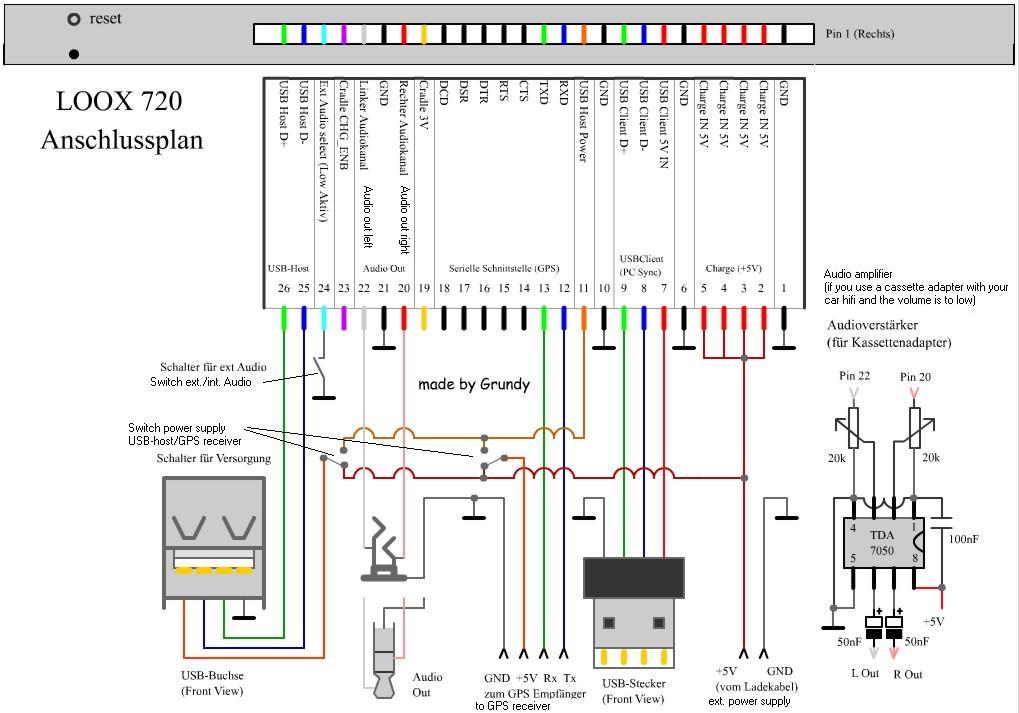

Я думаю всем понятны обозначения (картинка не моя, автору РЕСПЕКТ!!!)
Вложения
Распайка
FS Loox 720 + Sony Clie PEG-T615 + Palm V + Palm Pilot Personal

Tom_Cat
Кандидат (3 lvl)
Сообщения: 188
Зарегистрирован: Пт июн 17, 2005 12:45

Сообщение Tom_Cat » Пт июл 01, 2005 10:31

А че их ждать? Покупай, паяй и подключай!!! :)
FS Loox 720 + Sony Clie PEG-T615 + Palm V + Palm Pilot Personal

Аватара пользователя
Merakules
Доктор (4 lvl)
Сообщения: 257
Зарегистрирован: Ср июн 15, 2005 12:40

Сообщение Merakules » Пт июл 01, 2005 10:32

2Tom_Cat
Хотелось бы узнать для чего используются другие контакты
незадействованные в схемке
Главное голову не терять
Merakules®

LOOX720=> NOKIA e61
ОБОБЩЕНИЕ ТОПИКА "Предлагаю обобщить все о БП и самопальной периферии"ОСНОВНОЕ по состоянию на 30.11.05
http://wintel.ru/hmade/hmd0009.shtml

Emerald
Доктор (4 lvl)
Сообщения: 416
Зарегистрирован: Ср ноя 24, 2004 19:45

Сообщение Emerald » Пт июл 01, 2005 12:21

Уж лучше бы сделали аудио вход для микрофона. Выход есть и через наушники
Fujitsu-Siemens Pocket LOOX 710/Krusell/CF 1GB Kingston ElitePro+1GB SD Apacer 60x/Siemens S55(Mega+МТС)/Canon A95

Tom_Cat
Кандидат (3 lvl)
Сообщения: 188
Зарегистрирован: Пт июн 17, 2005 12:45

Сообщение Tom_Cat » Пт июл 01, 2005 12:55

Emerald писал(а):Уж лучше бы сделали аудио вход для микрофона. Выход есть и через наушники
Но на разъеме наушников есть и вход микрофона (если кто не знал), и на твоем 710 тоже.

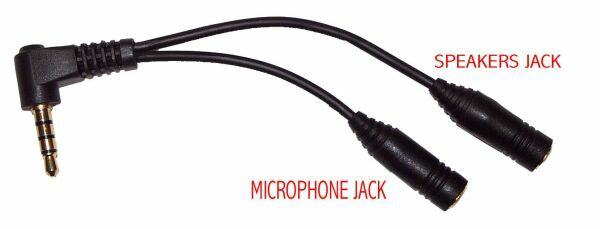

Этот переходник предлагается на http://pc-mobile.net/loox.htm

to Merakules: 1, 6, 10, 21 - земля, 2-5 зарядка (для зарядки от USB соединить все с 7 контактом*), 7 - наличие подключения с компом (+5V от USB компа), 8-9 USB, 11 - питание на USB HOST, с 12 по 18 - полный COM-порт, 20-22 аудио выход, 24 - переключение на внешнюю аудиосистему (активация 20-22), 25-26 USB HOST. Что я не знаю, так это назначение 23 контакта "CradleCHG_ENB"

* Может не хватить тока при разряженном аккумуляторе (максимальный ток питания USB порта 500mA, LOOX может взять до 2A), допустимо соединение 2 и более USB портов по питанию.
Вложения
FS Loox 720 + Sony Clie PEG-T615 + Palm V + Palm Pilot Personal

Emerald
Доктор (4 lvl)
Сообщения: 416
Зарегистрирован: Ср ноя 24, 2004 19:45

Сообщение Emerald » Пт июл 01, 2005 15:48

Ойли? Это точно? ведь потенциально при отстутствии такой возможности (а FS такую возможность не заявляли) можно и пожечь выходную электронику или глубже...
Fujitsu-Siemens Pocket LOOX 710/Krusell/CF 1GB Kingston ElitePro+1GB SD Apacer 60x/Siemens S55(Mega+МТС)/Canon A95

Emerald
Доктор (4 lvl)
Сообщения: 416
Зарегистрирован: Ср ноя 24, 2004 19:45

Сообщение Emerald » Пт июл 01, 2005 15:52

Тем более что в джеке - 4 зоны, а проводков идет 3

А по названию 23 - мобыть Cradle Charge Enable - разрешение зарядки через кредл.
Fujitsu-Siemens Pocket LOOX 710/Krusell/CF 1GB Kingston ElitePro+1GB SD Apacer 60x/Siemens S55(Mega+МТС)/Canon A95

Tom_Cat
Кандидат (3 lvl)
Сообщения: 188
Зарегистрирован: Пт июн 17, 2005 12:45

Сообщение Tom_Cat » Пт июл 01, 2005 16:07

Контактов там действительно 4 - заглянь в разъем наушника.
FS Loox 720 + Sony Clie PEG-T615 + Palm V + Palm Pilot Personal

Аватара пользователя
Merakules
Доктор (4 lvl)
Сообщения: 257
Зарегистрирован: Ср июн 15, 2005 12:40

Сообщение Merakules » Пт июл 01, 2005 16:11

Насчет пожечь это врятли имхо, потому как микрофон это второй контакт от ручки. так вот исходя из опыта по разламыванию микрофонов с кнопкой отключения звука я точно знаю что выключение микрофона производиться просто замыканием контакта на землю
исходя из сказаного при подключении аудио джека микрофон просто шунтируется и все. ИМХО. хотя надо проверить как проверю скажу
Главное голову не терять
Merakules®

LOOX720=> NOKIA e61
ОБОБЩЕНИЕ ТОПИКА "Предлагаю обобщить все о БП и самопальной периферии"ОСНОВНОЕ по состоянию на 30.11.05
http://wintel.ru/hmade/hmd0009.shtml

Tom_Cat
Кандидат (3 lvl)
Сообщения: 188
Зарегистрирован: Пт июн 17, 2005 12:45

Сообщение Tom_Cat » Пт июл 01, 2005 20:08

Докладываю положительные результаты проверки наличия входа в LOOX720.
Ответ положительный, вход присутствует.

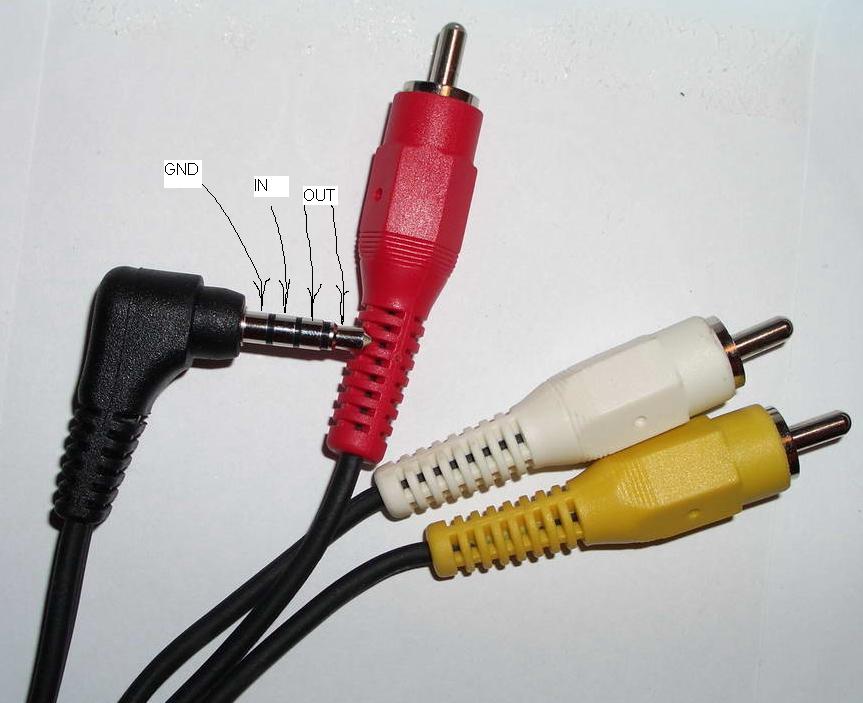

Был взят шнур от видеокамеры Panasonic, 3.5мм джек с четырмя контактами. Самые крайние контакты - линейный вход, т.е. необходим активный микрофон.
Вложения
FS Loox 720 + Sony Clie PEG-T615 + Palm V + Palm Pilot Personal

Tom_Cat
Кандидат (3 lvl)
Сообщения: 188
Зарегистрирован: Пт июн 17, 2005 12:45

Сообщение Tom_Cat » Пт июл 01, 2005 23:47

FS Loox 720 + Sony Clie PEG-T615 + Palm V + Palm Pilot Personal

Emerald
Доктор (4 lvl)
Сообщения: 416
Зарегистрирован: Ср ноя 24, 2004 19:45

Сообщение Emerald » Пн июл 04, 2005 10:42

Большое спасибо за исследование! и просвещение :-)))
Fujitsu-Siemens Pocket LOOX 710/Krusell/CF 1GB Kingston ElitePro+1GB SD Apacer 60x/Siemens S55(Mega+МТС)/Canon A95
