Heus [30.04.2006 01:32] Наконец смастерил :):
Для перепайки наушников нам понадобится:
1. Наушники, качество звучание которых вас устраивает.
2. Паяльник и специальная жидкость для припоя.
3. Установленный драйвер krivie_ruki.sys. Если у вас проблемы с драйвером то, как говорится, обратитесь к разработчику
Короче если вы ни разу не держали в руках паяльник, то лучше ничего сами не делайте, а попросите друзей или знакомых.

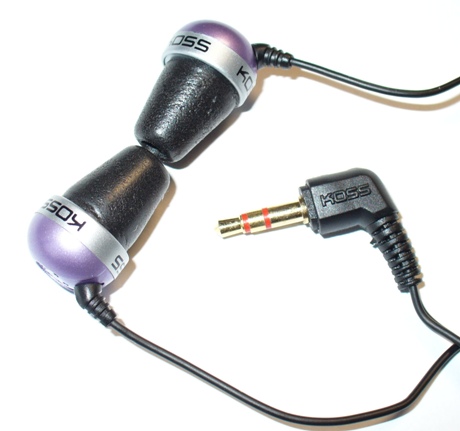

Наушники я выбрал KOSS The Plug (Рис. 1). Звучат не плохо, да и соотношение цена/качество устраивает.
http://img.liveinternet.ru/images/attach/3/8091/8091571_Pic1.jpg
Рис. 1
По началу идея была просто взять наушники, достать из них телефоны и поставить в гарнитуру ETEN. Но не тут то было. Наушники KOSS никак нельзя разобрать (Рис. 2). Но можно легко разобрать пульт с микрофоном и кнопкой. Значит, будем перепаивать сами наушники.
http://img.liveinternet.ru/images/attach/3/8091/8091573_Pic2.jpg
Рис. 2

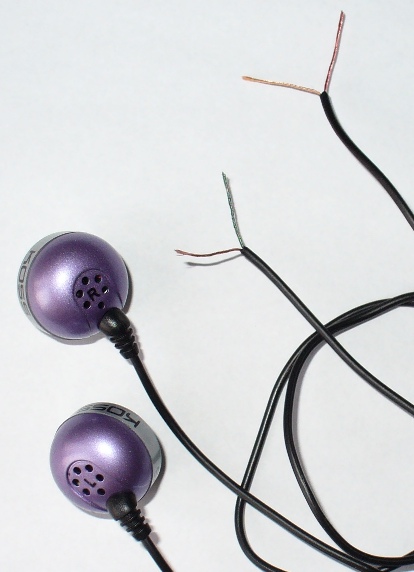

Итак, берём наушники, разъединяем провод насколько можно, отмеряем длину по стандартным наушникам и откусываем с запасом 3-4 см. Аккуратно снимаем изоляцию и распутываем провода (Рис. 3).
http://img.liveinternet.ru/images/attach/3/8091/8091575_Pic3.jpg
Рис. 3
Далее разбираем пульт (Рис. 4), просто расцепите половинки корпуса в стороны, и переписываем как припаяны провода (Рис. 5). У меня было так:
J6 – красный (левое ухо)
J7 – зелёный (правое ухо)
J9 – медный (правое) + синий (левое)
http://img.liveinternet.ru/images/attach/3/8091/8091577_Pic4.jpg
Рис. 4

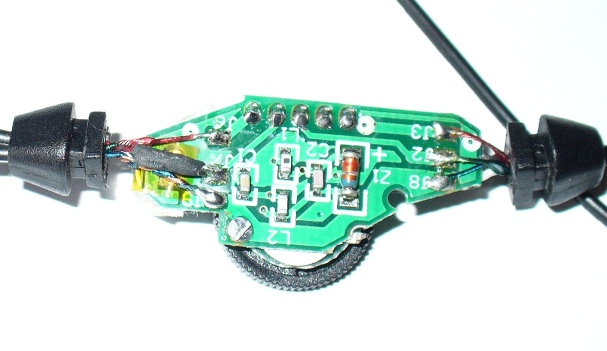

http://img.liveinternet.ru/images/attach/3/8091/8091579_Pic5.jpg
Рис. 5
Вообще, цвета проводов в 90% случаев стандартные и поэтому в ваших наушниках они, скорее всего совпадут. На моих наушниках было так (Рис. 3):
J6 – красный (левое ухо)
J7 – зелёный (правое ухо)
J9 – медный (правое) + медный (левое)

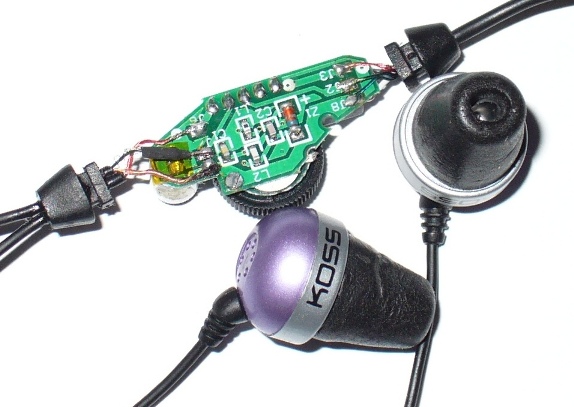

Выпаиваем родные и припаиваем наши наушники (Рис. 6). В связи с тем, что проводки покрыты специальным лаком и припаиваться они будут очень тяжело, я использовал специальную жидкость для припоя. Счистить лак с проводов очень трудно, они легко рвутся и ломаются.
Столкнулся я и ещё с одной проблемой. Провода проходят, через специальный пластиковый крепёж, который предохраняет провода от случайного выдёргивания их из пульта. Дольше всего я провозился с тем, чтобы просунуть провода в него.
Отвёрткой или ещё чем-нибудь делаете отверстие побольше и протаскиваете провода. После того, как вы припаяете провода, зафиксируйте провода в крепеже моментальным клеем, можно использовать спец. клей для ПВХ.
http://img.liveinternet.ru/images/attach/3/8091/8091581_Pic6.jpg
Рис. 6
Включаем и проверяем, лучше не на КПК, а через переходник с какого-нибудь плеера. Мало ли что
Всё, собираем корпус и готово, можно пользоваться.
Надеюсь этот мануал вселит в вас немного уверенности

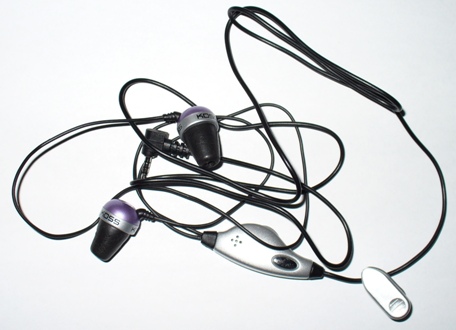

Я может и не всё аккуратно сделал но, уж как есть, хотя припаять можно было и лучше.http://img.liveinternet.ru/images/attach/3/8091/8091583_Pic7.jpg
Heus [30.04.2006 01:35] :
Ой, сорри. Перенесите плиз туда >>> http://www.hpc.ru/pda/board/index.php?t=81642
!!! Nik !!! [30.04.2006 11:01] :
Heus - большой тебе респект !!!
Надеюсь теперь народ угомонится...
Heus [30.04.2006 14:45] :
Надеюсь, что да
Вот кто бы ещё тему перенёс куда следует.
Теперь вот подумываю микрофон более чувствительный в гарнитуру перепаять. В КПК пока не полезу, гарантия всётаки
M@x_P@yNe [30.04.2006 18:59] :
идея хорошая, но возни много.... Я уже сделал, причём давольно таки давно переходник с 2.5 на 3.5 с микрофоном. Весьма удобно подключать нескл. наушников или какие вам больше нравяться.
Phin [02.05.2006 12:13] :
Краска легко обгорает с проводков, если их нагреть над пламенем зажигалки...
Я давно себе из косов сделал уши - звук стал значительно лучше, только косы тяжеловато долго носить в ушах.
Heus [02.05.2006 13:22] :
Если провода перекалить, а так ты их точно перекалишь, они станут очень хрупкими. Практика показала
Robotics [08.05.2006 15:25] Heus спасибо!!!:
Огромный рекспект Heus за решение проблемы. Т.к. никакие переходники 4-х контактные и тем более 3-х контактные вообще не подходили (игра была в одно ухо) и решение данной проблемы не было ни в одном магазине. Осталось одно - перепаять уши. =) В жизни в руках не держал паяльника, но все же пришлось идти на эти меры, т.к. выход был единственным. Все легко и просто делается по инструкции Heus. Припаял уши Sony MDR-EX51, все чудесно работает!!! Советую всем.
M@x_P@yNe [09.05.2006 17:28] :
почему то у меня переходник работает, причём замечательно - звук в оба уха и могу подключать любые 3.5 уши и гарнитура присутствует...
Robotics [09.05.2006 19:13] M@x_P@yNe:
M@x_P@yNe, для меня это также осталась загадкой, когда пробовал подключить 3-х контактный и особенно 4-х контактный переходники (хотя был уверен, что 4-х контактный заработает). Возможно, что были проблемы в переходниках (которых и так нигде практически нет), но было явно слышно только одно ухо =(
